Et potentiometer er en type variabel (justerbar) modstand. Potentiometre bruges i vid udstrækning til at styre output fra elektriske enheder (f.eks. lydstyrke af en radio eller forstærker, hastighed af legetøj eller værktøj, lysniveauer osv.) Dens hovedfunktion er at overvåge og regulere elektrisk strøm (d.w.z. at minimere). Ved at dreje på potentiometeret varierer du modstanden, som igen justerer lydstyrken på din guitar eller dæmper belysningen i huset. Disse enheder er normalt meget overkommelige. Denne artikel forklarer, hvad du behøver at vide om at teste et potentiometer.

Trin

1. Tjek positionen af potentiometeret. Dette er dybest set den samlede modstand målt i ohm og er normalt trykt på bunden eller siden af enheden.

Billede med titlen Test et potentiometer Trin 2

2. Køb et ohmmeter, som du kan indstille højere end dit potentiometers samlede modstand. For eksempel kan du indstille ohmmeteret til 10.000 ohm, hvis potentiometerværdien er 1000 ohm.

Billede med titlen Test et potentiometer Trin 3

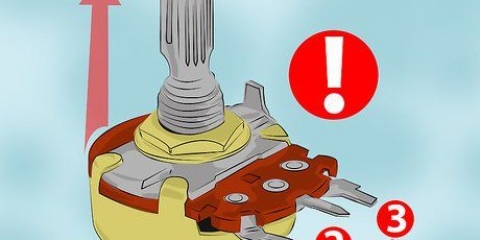

3. Se nærmere på potentiometeret. Find de tre faner, der skal stikke ud af enheden. To af disse faner kaldes `ender`, mens den tredje kaldes `wiper`. Normalt er de to ender ved siden af hinanden, og viskeren er et andet sted.

Billede med titlen Test et potentiometer Trin 4

4. Tag proberne fra dit ohmmeter. Sæt dem på de to ender af potentiometeret. Værdien, der vises af displayet, bør være inden for et par ohm af potentiometrets nominelle modstand (se bemærkning nedenfor). Hvis denne værdi er meget anderledes, betyder det, at du har placeret en af proberne på ohmmeteret på viskeren. Hvis du har svært ved at afgøre, hvilke tapper der er enderne, og hvilken fane der er viskeren, så prøv forskellige kombinationer med proberne, indtil du ser en korrekt aflæsning på displayet.

Billede med titlen Test et potentiometer Trin 5

5. Drej controlleren helt til den anden side. Sørg for, at proberne forbliver i konstant kontakt med spidserne, mens du gør dette. Modstanden bør forblive den samme eller kun ændre sig meget lidt.

Værdien er muligvis ikke helt nøjagtig. Disse enheder har typisk en tolerance på 5-10 %. Tolerancen kan angives på apparatet, men det gøres ikke altid. Den værdi, du får, bør ikke falde uden for dette interval (f.eks. En 10. enhed.000 ohm med en nominel værdi på 5 % skal være mellem 9.500-10.give 500 ohm).

Billede med titlen Test et potentiometer Trin 6

6. Fjern en af ohm-meterproberne fra enden og placer den på viskeren. Nu skal du langsomt dreje controlleren helt til den anden ende, mens du holder øje med ohmmeteret. Når du når enden, bør modstanden kun være et par ohm. På den anden side skal værdien vise potentiometerets maksimale modstand. Modstanden bør gradvist og langsomt stige, når du drejer controlleren, og der bør ikke være nogen pludselige store spring.
