Gratis trin for trin instruktioner
For projekter, der rent faktisk starter byggeriet, er det endnu vigtigere at læse noterne. Det er muligt, at praktiske oplysninger som f.eks. `Begynd ikke at arbejde før kl. 8` vil blive vist.
Plan: Et fugleperspektiv af det planlagte arbejde. Normalt gøres dette på et vandret plan 75 cm over gulvet. Dette perspektiv tillader nøjagtig kortlægning af bredde- og længdegrad. Opstald: Et billede af det planlagte arbejde fra siden. Disse tegninger er normalt orienteret fra nord, øst, vest eller syd. Kompilering af et højdekort giver mulighed for detaljeret planlægning af højder. Tværsnit: Et billede af noget, som om det var blevet skåret igennem. Dette perspektiv er normalt imaginært og bruges til at vise den indre funktion af, hvordan noget vil blive bygget.
Arkitektoniske gradueringer bruges til konstruktion af bygningers ydre og indre (til bestemmelse af døre, vinduer og vægge). Mange proportioner er udtrykt i brøker: ½ cm = 30 cm, ¼ cm = 30 cm. Engineering skalaer, eller civile skalaer, bruges til offentlige vandsystemer, veje og motorveje, såvel som topografiske projekter. De bruger heltalsforhold, såsom 1 cm = 10 meter eller 1 cm = 50 meter. Der er forskellige skalaer, der kan optræde på konstruktionstegninger. Almindelige skalaer er ¼ =1 og 3/32 =1.
Hvis du ser på tegningerne med et team eller en partner, og du ikke fysisk kan pege på det sted, du taler om, er gittersystemer meget nyttige. Dette kan være tilfældet, hvis du arbejder online fra forskellige steder, eller de andre bare ikke er i samme rum.
Konstruktionstegningerne skal altid indeholde dør- og vinduesdiagram. Dette vil vise stil, størrelse og materiale for hver dør og vindue.
Du bør også se en efterbehandlingsplan. Dette angiver stilen eller modellen for hver enhed.
En regel for skjulte linjer er, at de altid starter i kontakt med den linje, der er deres udgangspunkt. Undtagelsen fra dette er, når en første tankestreg ser ud til at være en fortsættelse af en ubrudt linje.
Dimensioner hjælper dig med at forestille dig et mere 3D-rum og holde passende afstande i et rum eller en genstand.
Centerlinjer tegnes med samme tykkelse som usynlige linjer.
Spøgelseslinjer angiver også detaljer, der skal gentages, eller endda placeringen af manglende dele.
Da dimensioner ofte skal svæve over et objekt, simpelthen fordi der ikke er plads på papiret (ellers ville de overlappe), giver forlængelseslinjer klarere slut- og begyndelsespunkter. Dimensionslinjer tegnes med samme tykkelse som usynlige linjer.
Skriveborde, reoler og andre møbler, der ikke leveres færdigmonterede, er en almindelig reference for at huske de vejledende linjer. I manualen bruges ledende linjer ofte til at definere dele (f.eks. `Placer spalte A i hul B`).
Korte brudlinjer udføres på frihånd og ligner en kontinuerlig, tyk sinusbølge. Lange notelinjer er lange, tynde streger lavet med en lineal, blandet med frihåndszigzag.
Mange af videotutorials, der er tilgængelige på populære streamingsider, er blevet uploadet af folk med praktisk erfaring inden for konstruktion og arkitektur. Nogle er dog præsenteret af amatører. Vær diskret, når du selv studerer online. Sammenlign det, du har lært, med mere formelle studieressourcer, der også er tilgængelige online. YouTube er et godt sted at starte med selvstudier, da det kan give dig det grundlæggende, du har brug for, før du går videre til avancerede, mere komplekse læringsressourcer.
Universiteter tilbyder ofte klasser tilgængelige online, men du kan også lære af billigere specialiserede virksomheder, der kun underviser i læsning. Overvej dit budget, når du beslutter dig for, hvilken mulighed der er den rigtige for dig. Selvom online læring er nyttig, vil du helt sikkert drage fordel af fysiske lektioner, kurser på samfundscentre eller på et universitet. Med en erfaren lærer kan du stille spørgsmål, tage dit arbejde med til vurdering og få råd.
Læs artikler udgivet af universiteter og erfarne specialister for at forstå ingeniørsproget og sikre dig, at du får den rigtige information. Læs og se materiale produceret af folk, der har eksperimenteret og er autodidakt. Vær opmærksom på, at de kan præsentere forkert information, men også lære af deres fejl og erfaringer.
Lære at læse konstruktionstegninger
Indhold

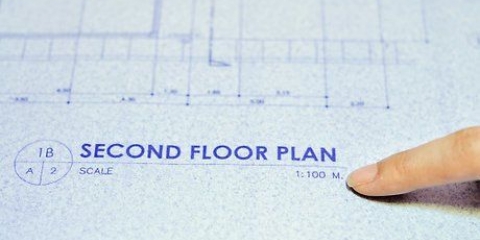

Konstruktionstegninger er todimensionelle arkitektoniske designtegninger, der angiver dimensionerne af en planlagt bygning, de materialer, der skal bruges til byggeriet og arrangementet af dele. At lære at læse byggetegninger er essentielt ikke kun for bygningsarbejdere, men også for de mennesker, der hyrer arkitekter til at tegne dem.
Trin
Del 1 af 3: At lære det grundlæggende i tegninger
1. Læs titelblokken. Disse er ofte i begyndelsen af hver byggetegning. Hvis du er involveret i et seriøst byggearbejde, bør du læse alt grundigt.
- Den første del af titelblokken indeholder navnet på byggetegningen, nummeret samt beliggenhed, byggeplads eller leverandør. Hvis tegningen er en del af en serie, vil disse oplysninger også fremgå. Denne sektion er i høj grad til arkiverings- og organisatoriske formål.
- Det andet afsnit indeholder bureaukratisk information. Her er godkendte godkendelser og underskrifter. Hvis du finder en plan, der interesserer dig, og du ønsker at lære mere om, kan denne information være uvurderlig.
- Afsnit tre i titelblokken er listen over referencer. Denne indeholder alle andre tegninger, der vedrører bygningen/systemet/komponenten, samt alle konstruktionstegninger, der er brugt som reference/inspiration. Ligesom det andet afsnit kan dette være utrolig nyttigt, når du begynder at arbejde på din egen plan.
2. Læs revisionsblokken. Hver gang der foretages ændringer i en bygning/system/komponent, skal tegningen genskabes. Disse ændringer er angivet her.
3. Læs noterne og legenden. Ud over standardskalaen, gitter og linjer er andre symboler og tal ofte også en del af konstruktionstegninger. For fuldt ud at forstå den specifikke byggeplan, du arbejder med, skal du lære disse symboler at kende ved at læse legenden. Forklaringen viser alle specifikationer eller oplysninger, som designeren mener vil hjælpe med at forstå tegningen.
4. Bestem perspektivet. I 2D konstruktionstegninger er der tre fælles perspektiver: Plan, opstalt og snit. At forstå, hvilken af disse der bruges, er et vigtigt første skridt, når du læser en tegning.
5. Prøv at forestille dig skalaen. Konstruktionstegninger er nedskalerede visninger af ting som huse, underjordiske rør og elledninger. For at sikre korrekt konstruktion skal du altid bruge præcise mål. Skalaen er en regel for hele tegningen, som siger hvilke mål på tegningen der er lig med virkeligheden. For eksempel: 1 cm = 10 m (en centimeter er lig med 10 meter).
6. Efterse netsystemet. Langs de vandrette og lodrette kanter af en konstruktionstegning anvender tegnere ofte et simpelt gittersystem med tal på den ene akse og bogstaver på den anden. Dette giver enhver, der læser planerne, mulighed for at henvise til placeringen af et punkt eller objekt i tegningen. For eksempel: `Lad os se på karmen centreret om punkt C7`.
7. Genkend døre og vinduer. På byggeplaner ligner døre større mellemrum mellem vægge. Der vil også være en buet linje med en falsk dør, der stikker ind eller ud af dørkarmen. Dette viser, hvilken retning døren vil dreje under byggeriet. Vinduer kan identificeres ved `ende på objekt`-linjer og vil normalt blive gengivet realistisk for at angive deres størrelse.
8. Genkend enheder. Køleskabe, toiletter, håndvaske, ovne, komfurer, brændere og lignende vil være repræsenteret ved forsimplede gengivelser, der er let genkendelige. Tag dig tid til at sikre dig, at de er, hvor du vil have dem. Selvom det kan virke som om, at deres placering kommer efter opførelsen af vægge, kan de i sidste ende spille en mere vigtig rolle i beslutningen om designspecifikationerne.
Del 2 af 3: Læse linjer
1. Se på linjerne. Selvom det kan virke overvældende på én gang, er linjer sproget for konstruktionstegninger. Linjer repræsenterer ofte vægge, dørkarme og det ydre af apparater, men de tjener mange andre formål og er det primære træk ved planlagte tegninger. Afhængigt af deres tykkelse, om de er lige eller buede, stribede eller solide, har linjer forskellig skematisk betydning. Grundlinjerne er:
- Objektlinje
- Skjult linje
- midterlinie
- Forlængelse og dimensionslinje
- skærkant linje
- Snitlinje
- brudlinje
- spøgelseslinje
2. Genkend objektlinjer.Objektlinjer - eller synlige linjer - tegnes tykkest på en konstruktionstegning. De angiver, hvilke sider af en genstand der er synlige for øjet. Tag en simpel tegnet terning - de eneste linjer, der ses, er de synlige. Disse tillægges ekstra vægt på en konstruktionstegning; tykkere end alle de andre, bliver de referencepunktet for at teste vigtigheden og sammensætningen af alle de andre linjer.
3. Genkend skjulte linjer.Skjulte linjer - eller usynlige linjer - afslører overflader, der ellers ikke ville være synlige for øjet. De er tegnet med halv tykkelse af objektlinjerne med korte, konsekvente streger. Overvej den samme tegning af en terning, og hvordan de usynlige linjer kan repræsenteres på denne måde.
4. Læs dimensionerne. Mål angiver afstanden mellem to steder i en tegning. Uanset om det er vægge i et hus, eller mellemrummet mellem ledningerne i en stikkontakt. De er tegnet som korte, solide linjer med pilespidser i hver ende. Linjens midtpunkt er brudt, og her ser du dimensionerne (f.eks. 3,5, 1,8 osv.).
5. Find alle midterlinjer. Centerlinjer definerer den centrale akse for et objekt eller en del. Du vil oftest se disse med planer for runde eller buede genstande. På byggeplaner er de tegnet med skiftevis lange og korte streger. Lange streger er i hver ende, og korte streger er ved krydsene.
6. Find spøgelseslinjerne.Spøgelseslinjer bruges til at illustrere forskellige positioner af et objekt. Tænk for eksempel på en kontakt i slukket position. Spøgelseslinjer kan bruges her til at repræsentere den mulige `Til`-tilstand. På byggeplaner vil du se dem tegnet med en lang og to korte streger, med en anden lang streg for enden - alle lige fordelt.
7. Genkend forlængelseslinjer. Forlængerlinjer bruges til nøjagtigt at definere den fysiske grænse for dimensioner. De er tegnet som korte, ubrudte linjer og kan placeres inden for eller uden for de mål, der skal defineres. De kommer fra objektets omrids, men rører ikke objektlinjerne.
8. Genkend de førende linjer.Førende Linjer (eller `ledere`) er ubrudte linjer, der ender med en pilespids; disse angiver en del eller et område af en tegning forbundet med et tal, bogstav, note eller anden reference.
9. Læs fejllinjerne.Fejllinjer bruges, når en del fjernes for at afsløre, hvad der ligger umiddelbart nedenunder. I arkitekttegninger bruges de ofte, når et langt stykke tegning har samme struktur; dette reducerer tegningsstørrelsen og sparer papir.
Del 3 af 3: Lær mere
1. Læs bøger om konstruktionstegninger. Der findes en række generelle og fagspecifikke bøger om læsning af konstruktionstegninger, hvoraf nogle er udgivet af maskin- og værktøjsproducenter og andre af offentlige myndigheder. Disse bøger er tilgængelige på tryk eller som e-bog.
- Hvis du primært er interesseret i arkitekttegninger, bedes du angive det i dine søgninger.
- Det er også muligt at tage byggetegnekurser til maritimt, anlægs- og ingeniørarbejde, blandt mange andre områder.
2. Se instruktionsvideoer. Videoer er tilgængelige i DVD-format og som streaming online video.
3. Tag lektioner i at læse tegninger. Blueprint læselektioner kan være tilgængelige som kurser på biblioteker og gymnasier såvel som online.
4. Lær at læse byggetegninger online. Ud over at få adgang til lektioner og instruktionsvideoer giver internettet også en række hjemmesider med information om læsning af byggetegninger. Selvom du ikke vil modtage formel certificering, er alle de ressourcer, du skal bruge for at lære at læse komplekse konstruktionstegninger, tilgængelige online.
Tips
- Når du først lærer at læse byggeplaner, så tag dig god tid. Se på individuelle ord og symboler for at forstå deres formål, før du går videre til andre dele af planen. Du kan markere enkelte dele, hvis du forstår deres betydning.
